系统功能

（1）了解复杂串级控制及检测装置硬件结构组成的认识。

（2）实训装置能够实现学员对串级控制的认识以及实现方式的了解，能够独立绘制串级控制方框图，便于理解。

（3）装置能够实现锅炉液位与流量串级控制、锅炉内胆温度与流量等串级控制实验。

（4）装置采用变频器。电动调节阀、调压模块三种不同的执行机构以不同方式实现串级控制。

（5）能够在液位罐和加热釜两个现场变送器上实现液位迁移量的正确调整；差压变送器的投运（变送器安装、三阀组操作），零点迁移与调校；

（6）能够实现PLC控制或智能仪表控制，并完成复杂控制系统的操作运行；

（7）装置采用开放式的组态软件，可根据不同控制方案组态构成不同的控制系统，并预留点位，学员也可自主开发实验设计。

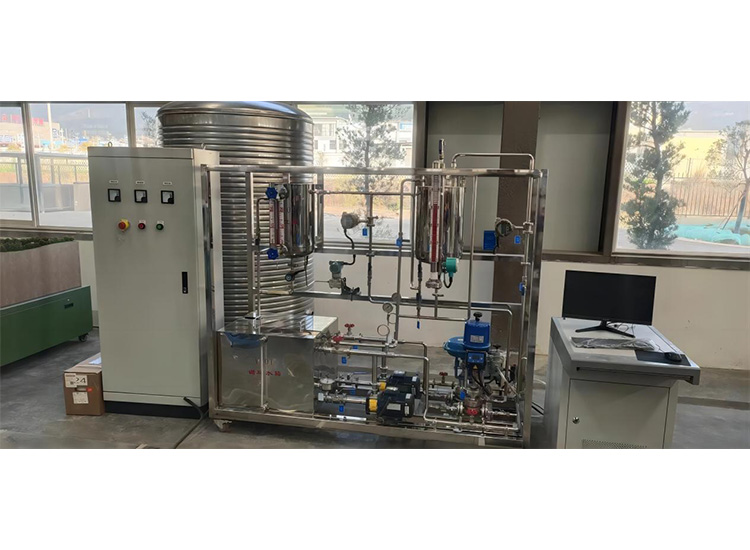

（8）本系统满足仪器仪表维修工、化工仪表维修工、工业仪表自动化、工业控制等企业中相关专业培训的需求。它将连续性工业生产过程中常见的容器（罐、釜、塔）、管路、泵、法兰、阀门等设备微缩、集成，配合自动测量、参数控制可以对典型的物理参数（液位、流量、温度、压力）等进行测量、显示和自动控制。

（9）装置能够实现从简单到复杂、从经典到现代的控制策略，以适应各级各类不同层次培训与技能需要。
